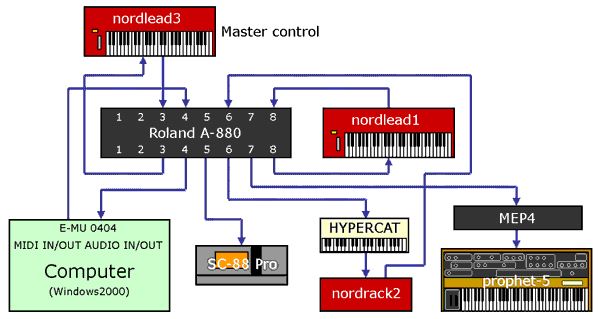

リアルＭＩＤＩ結線
● マスターとなるのはnordlead3だ。これは外部を回って自らMIDI信号を受信し、
スレーブ音源ともなるので、ローカルコントロールを切って使う。
● マスターから出たMIDI信号は、A-880を介しコンピュータに送られる。
● コンピュータを出たMIDI信号はA-880に戻され、別経路で各音源に分配される。
● nordrack2にMIDI信号を入れる前にHYPERCATをつないでおく。　
こうすることで、カワイHYPERCATで弾いたMIDI信号がA-880のMIDI信号とマージ（混合）され、nordrack2に入る。
● prophet-5にはヤマハMEP4をはさみ、ノートイベントとピッチベンドイベント以外をフィルタしている。
これで暫定的にprophet-5のメモリーブッ飛び現象が回避できる。

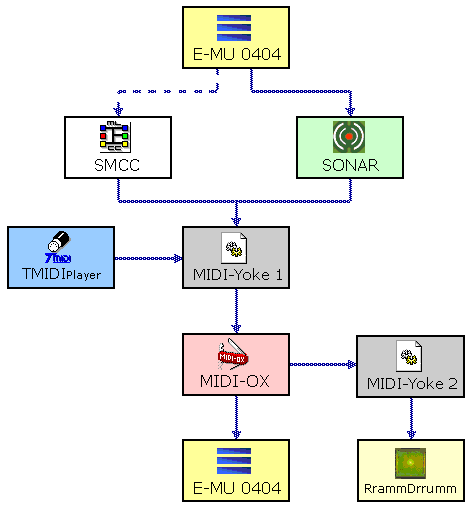

コンピュータ内部仮想MIDI結線
● コンピュータのMIDI入出力には、M-AUDIOのAudioPhile2496を使っている。
● ここから入ってきたMIDI信号は、SMCC(Simple MIDI Connection Center)、SONARのいずれかが起動状態になっているので、
SMCCに入ればそのまま筒抜け、SONARに入ればMIDI処理、生成をした後出力される。
● SMCCとSONARの出力はMIDI-Yoke1でミックスされ、その出力とTMIDIPlayerの出力がMIDI-OXに入る。
● RrammDrrummで遊ぶときは、MIDI-OXで予めMIDI10ch変換と、出力ベロシティ調整処理をしてMIDI-Yoke2経由で入力される。
● 最終出力はMIDI-OXよりAudioPhile2496に渡され、コンピュータの外へはき出される。

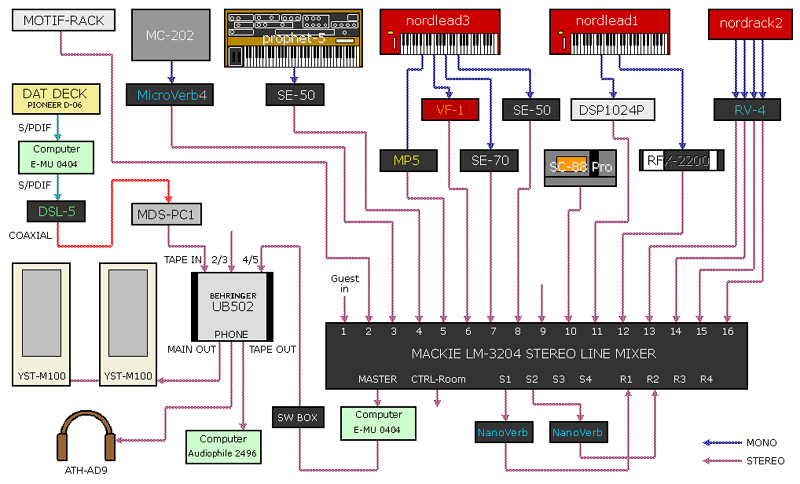

オーディオ結線（付録）
