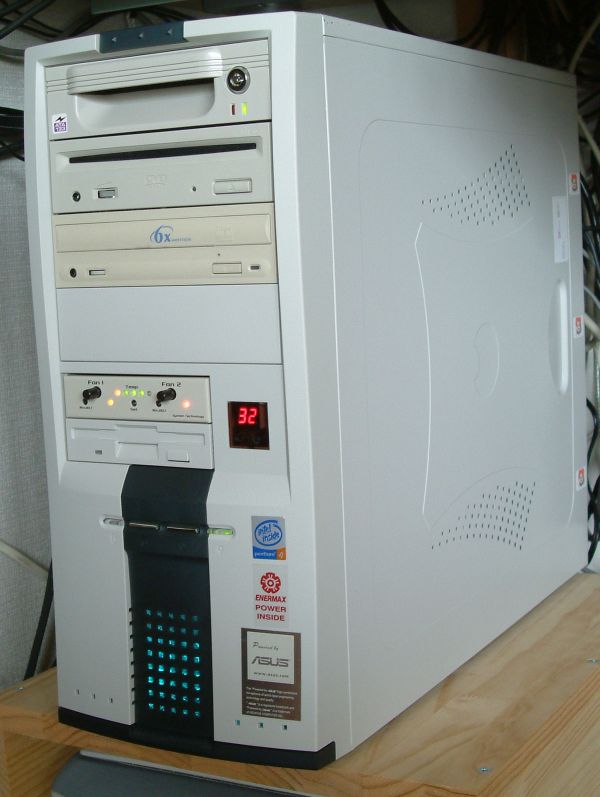

マイコンピュータ２００３年型 おれもそろそろ１ギガを越えようと市場調査に乗り出す。 CPUはペンティアムⅣ２．４Ｂが一番お買い得！マザボはASUSのP4PE/LANに決定。 メモリはPC2700の512MBが容量の割に安いのでそれに決定。 ある日、ツクモに行ったらこの３点が「定番セット」として売られていた。 やっぱりそうだったのか・・・。 ケースがなかなか決まらず、横置きはあきらめて標準的なタワー型に。 バリューウェーブのCX-2359/300WATX12Vになった。 組み立てるときに分かったけど、前面パネルの下の方、透明部品で作られた飾りがあるんだよね。 これは活かさなきゃ・・・。と、レインボーLEDを２発内蔵。 メラメラと、とってもレインボー！ PC台はスキャナ入れと兼用として製作。 音源ラックが入らなくなったので現在はは別室へ移動。 2003年2月 ほか、以前のコラムはこっち
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

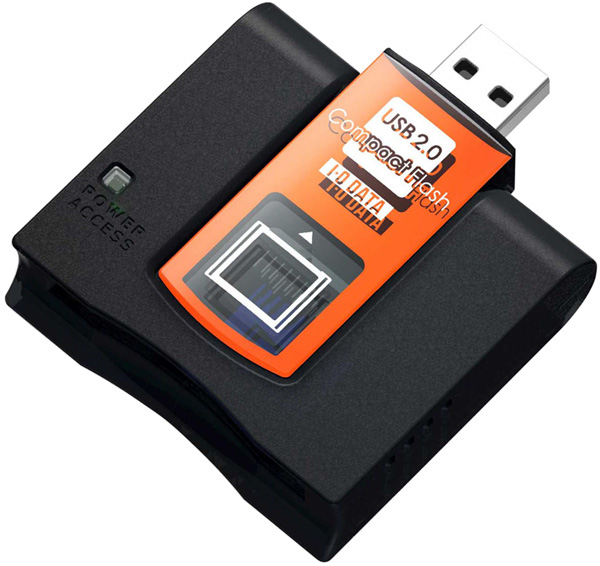

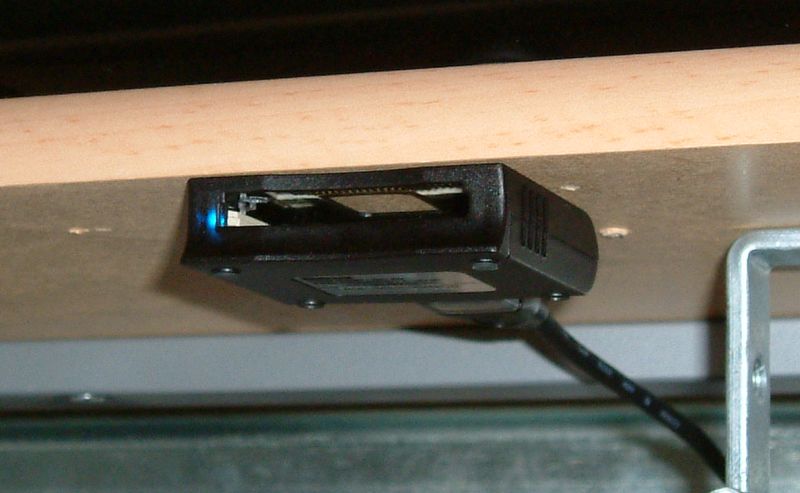

そう言えば、USB2.0というやつをまだ体験してないな。転送スピードは４０倍あるって言うし・・・。 PCのほうは2.0なのに機器側が全部USB1.1だ。 ここはひとつ、USB2.0体験機器として、カードリーダーを一新しようと企んだ。 最近じゃ千円台で手に入るカードリーダなんだけど、たくさんありすぎてどれを買おうかと迷うんだな。 よく目にする、６種類や７種類のカードに対応した物とかあるけど、いつ使うか分からないメディアのスロットは要らないしね・・・。 とりあえずまだCF（コンパクトフラッシュ）だけでいいんだけど良い形の製品がない！ と、前置きはこのくらいにして見つけたのが、アイオーデータのUS2-CFRWなのだ。 真ん中の透明部品を外せば上面は真っ平ら！ ここに４カ所、取り付け穴を開けた。 そしていつもの如く、上面から見るようになっているLED表示がスロット面から見えるように位置と共に青チップLEDに変えて完了。 HDBENCHで読み書き速度を測定したらUSB1.1の２～２．５倍？こんなもんなの？ま、ちょっとは速いんだからいっか。 2003/4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

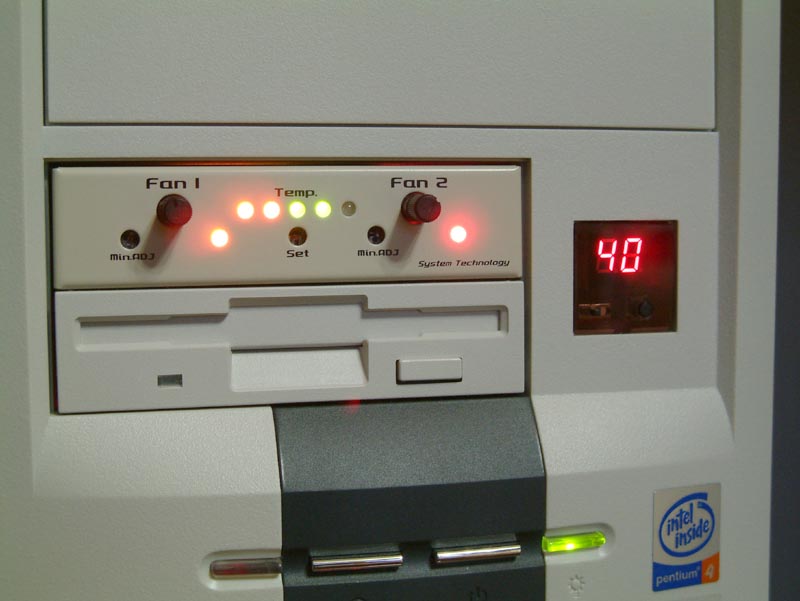

さすがにPCもいじるところがなくなり、残すは静音化かと・・・。 まずはファンスピード。 基本的には最大回転数で回していると思われるCPUファン。 アタマが冷めてようが熱かろうがブンブン回っている。 CPU温度を常時監視し、ある温度に達したときに最大回転数になればそれで良いのだ。 機能、デザインでこれに決定！ おれみたいなLED野郎にはイカス前面パネルだな。 只今、２０００回転／分にて稼働中♪ 2003/5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

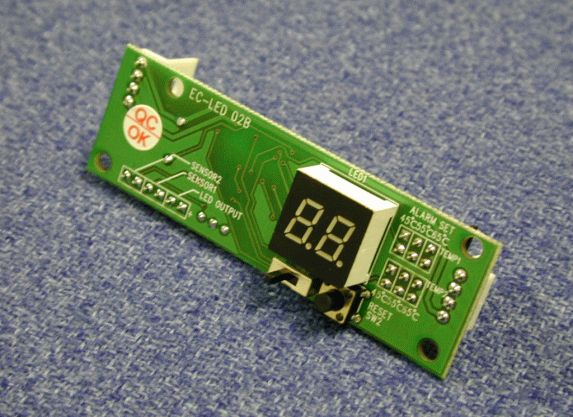

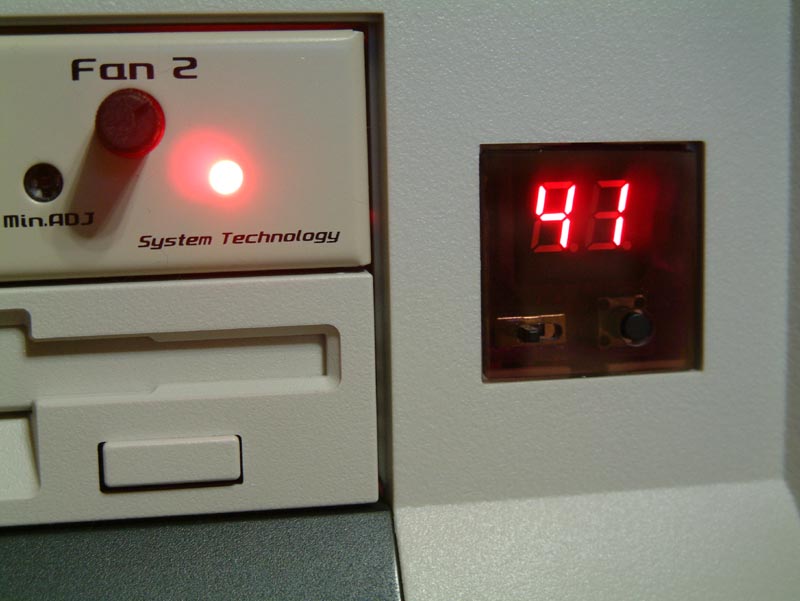

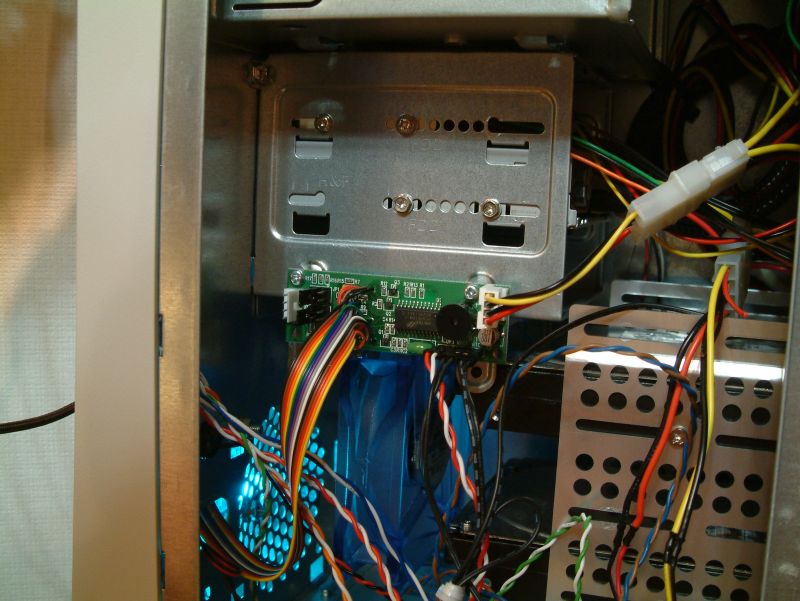

上のスーパーファンコントローラ一、ST-24なんだけど、サーミスタの温度がレベルメータのように表示される。 ・・・数字で見たいな、と。 液晶じゃ面白くないからやっぱLED表示でしょ。 探したらあったよ、これ。 ワールドインポートジャパンが出している、温度監視ユニット WFM-02 ってやつ。 コレはぴったしだわ！ さて、どこへ付けよう・・・。 これだけで５inchベイを占領するのはもったいないので、エンブレム部をくり抜いて付けることにしよう。 それには本体基板と表示／操作部を分離しないと、そのままじゃ付かないぞ！ なんと本体基板が３．５インチスロット横のネジピッチにピッタリ！スゲーいいじゃん！！ 表示部はスモークアクリルを貼ってスイッチ類を表面に出し、LED表示はアクリル越しに・・・。 最高っすね。 2003/5 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
  |

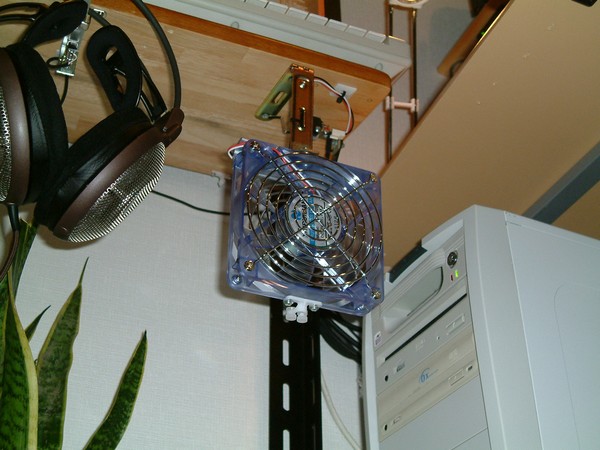

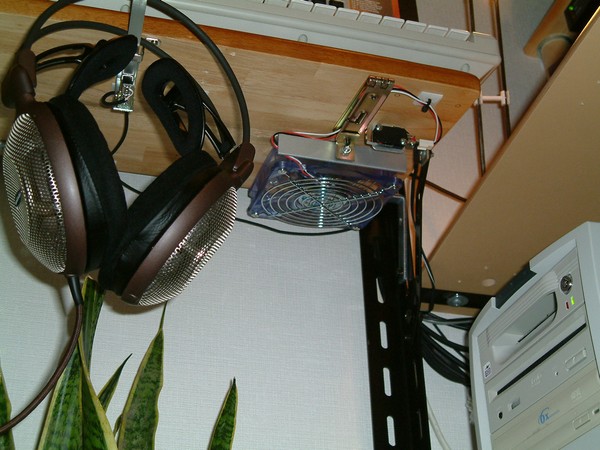

５月某日、 噂のケースファン、XINRUILIAN（シンルイリアン）社製ファンを探しに旅に出た。 そして、あっけなくGOODWILLで山積みされているのを発見！ とーめーな感じと、驚きのプライスにうれしくなって、つい３種類とも購入。 ８０ｍｍはケースの排気に、９０ｍｍは２台のハードディスクの冷却に・・・ どうにも１２０ｍｍが余ってしまった。(-_-;) これからの季節、ＣＰＵだけじゃなく、おれ自身も冷却しなきゃ！ ということで、扇風機となる。 取り付け場所はいくらでもあるけど、むやみやたらに付けると部屋の景観を損ねるし・・・。 そこで写真のようにHYPERCATの裏に取り付け、使うときだけ「ガチャン」とセットできるようにした。 当然の如く、マイクロスイッチと連動し、ファンが回転する。 静音で、かつ冷却効果大！ 2003/6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

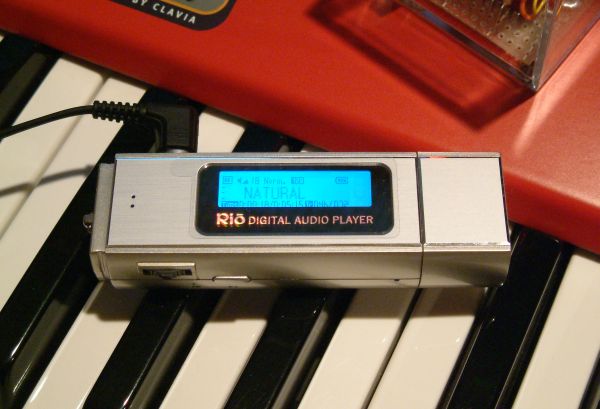

ソニックブルー Rio SU30 とうとう買った！mp3プレーヤ。 どうやらここからＯＥＭ供給を受けているようだ。 前面のアルミパネルに高級感を受けたのでRioにしたんだけど、どちらも筐体のプラスチックに塗装がしてるため、そのうちハゲてくるのが目に見える。 ま、ちっちゃいんだからイイじゃないか！ それからバックライト光源はLEDなので寿命を気にしなくていい。 操作系やボタンのレイアウトはよく考えられていて、例えば、USBコネクタの保護キャップを外すときに本体をつまみやすいようにボタン類のないスペースがちゃんと取ってあるってな具合。 この辺ではコンプマート名古屋ぐらいでしか見たことがない。 GW本店には、本家NEXTWAYのほうが売ってたヨ。 2003/6 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

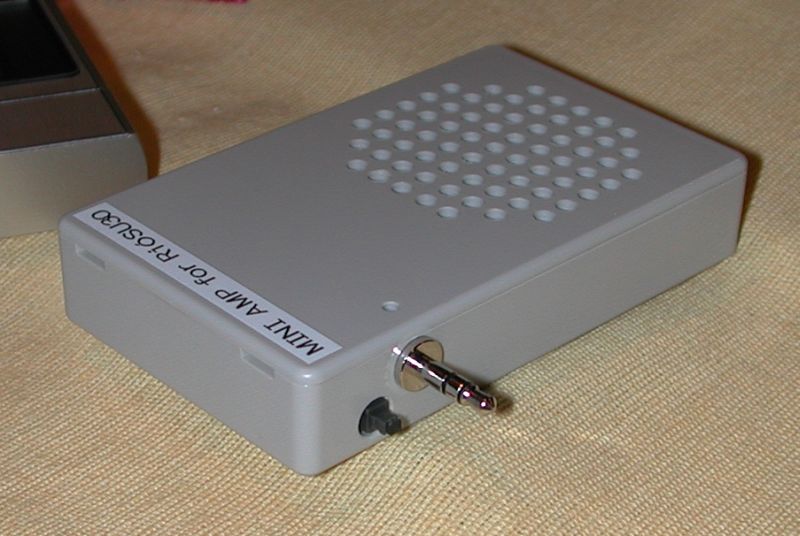

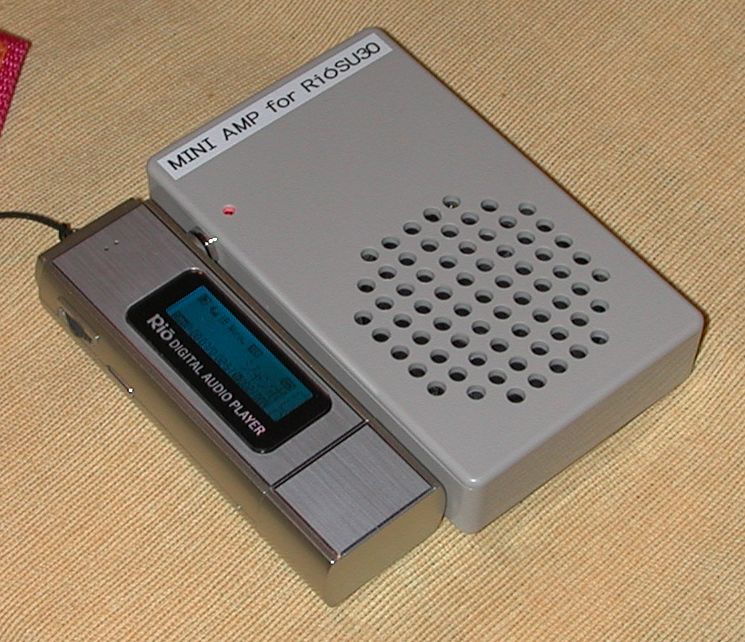

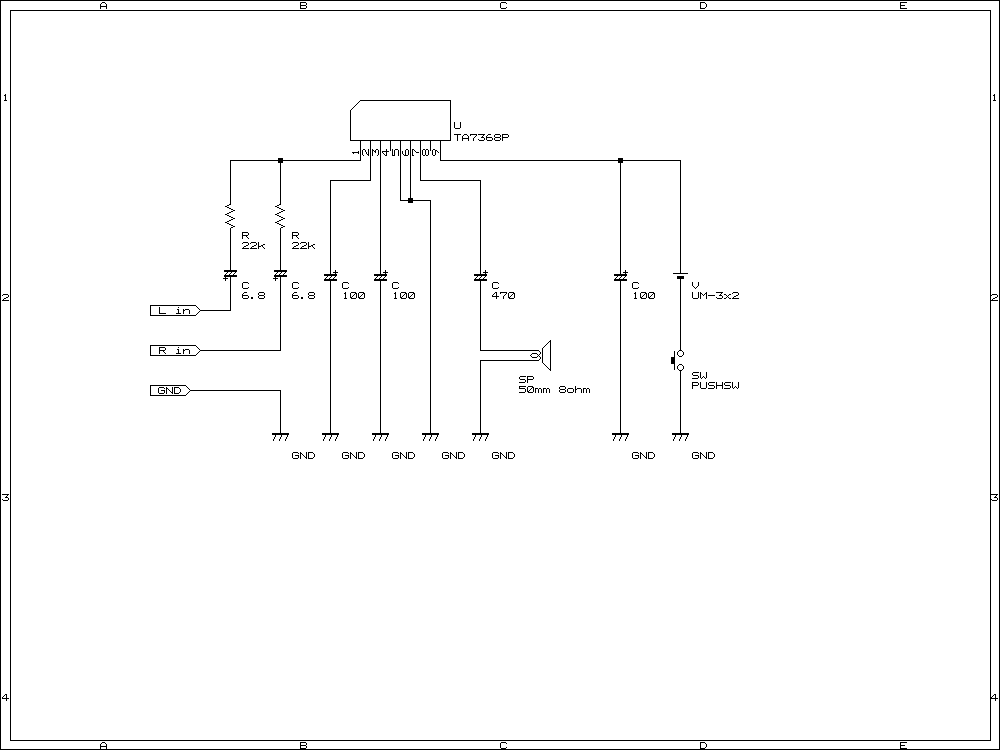

Rio SU30専用ミニアンプ 外部スピーカを考えてみた・・・。 オーディオテクニカの折りたたみ式とかあるけど、パカッと開きにしたスピーカにステレオもへったくりもあったもんじゃない。真のモニタに徹し、モノラルでいいのだ。 簡単アンプでよく出てくるLM386という石があるけど、ちょっと調べてみると東芝のTA7368PというオーディオアンプICが良さそうということになった。 ステレオ入力をモノラルに処理してICの入力に接続。回路図と中身 Rioを本機から直接出ているプラグに挿すと電源が入るように押しスイッチを付けた。 ボリュームは省略してRio側で調整することにした。 このアンプは低音を期待しちゃダメ。 PCパーツとして売られていた薄型スピーカだから・・・。 電源：DC3V 無入力時6.4mA 入力時最大18mA 大きさ 95x58x18 2003/7 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

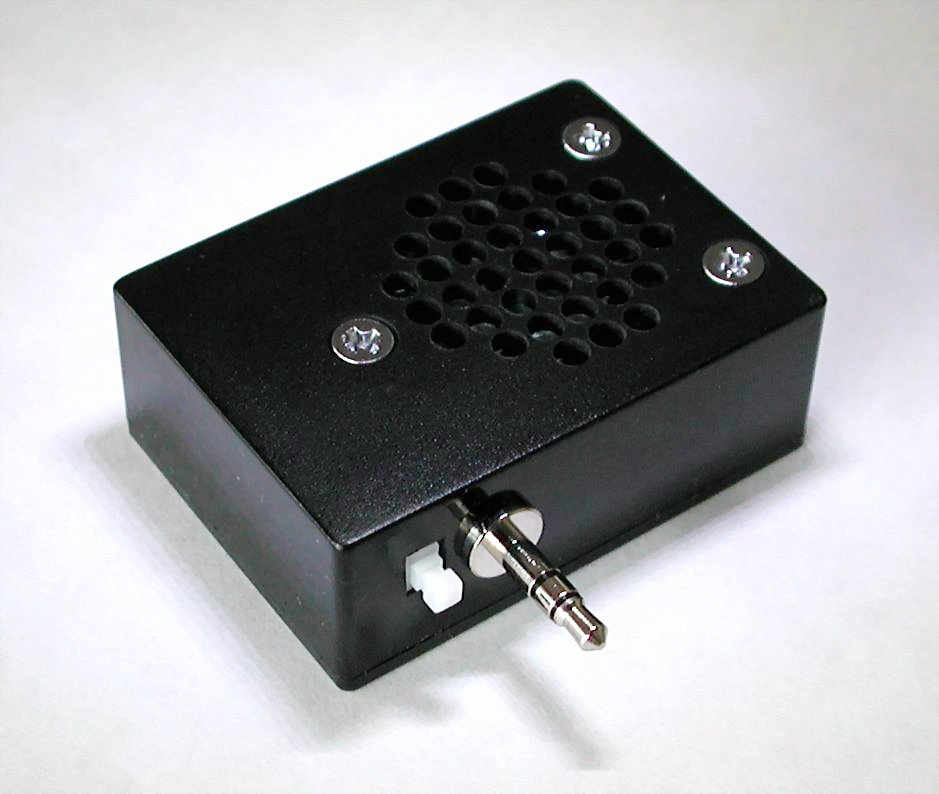

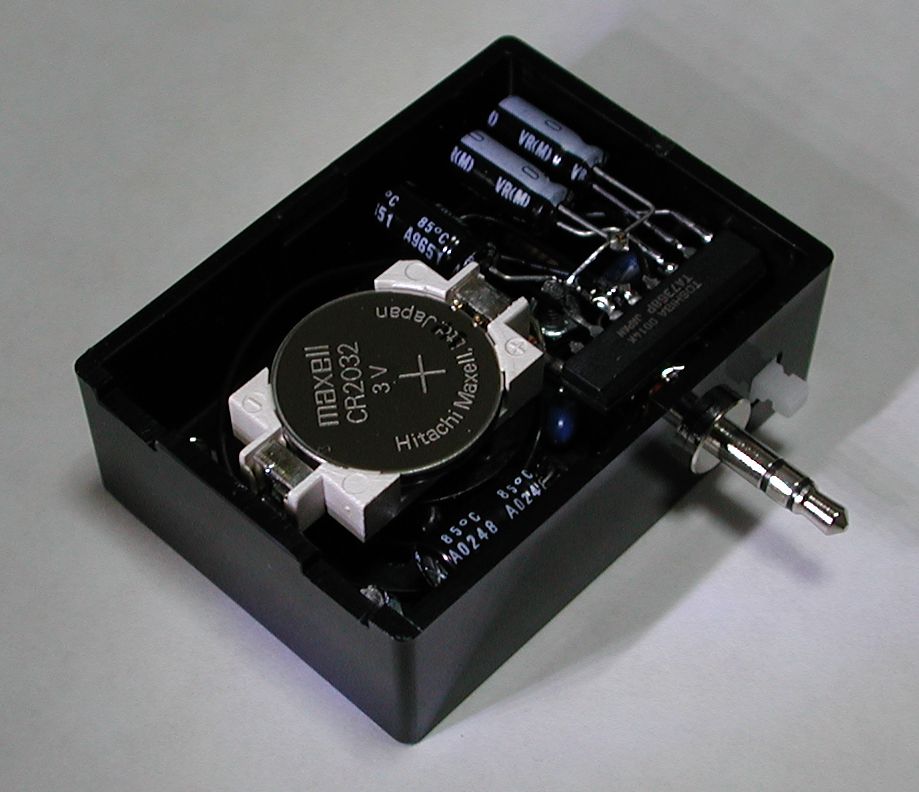

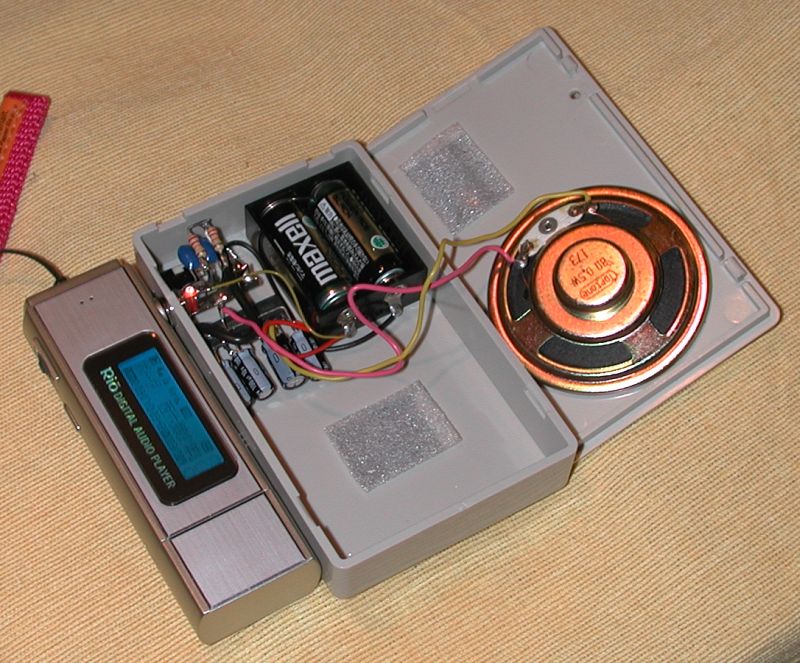

Rio SU30専用マイクロアンプ 予備で買っておいたφ30のスピーカが余っちゃったので、55x40x20のケースに詰め込んだ。 ここまで小さく作るとポーチの中に忍ばせておけるんだよね。 中身 電源：DC3V 2003/7 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

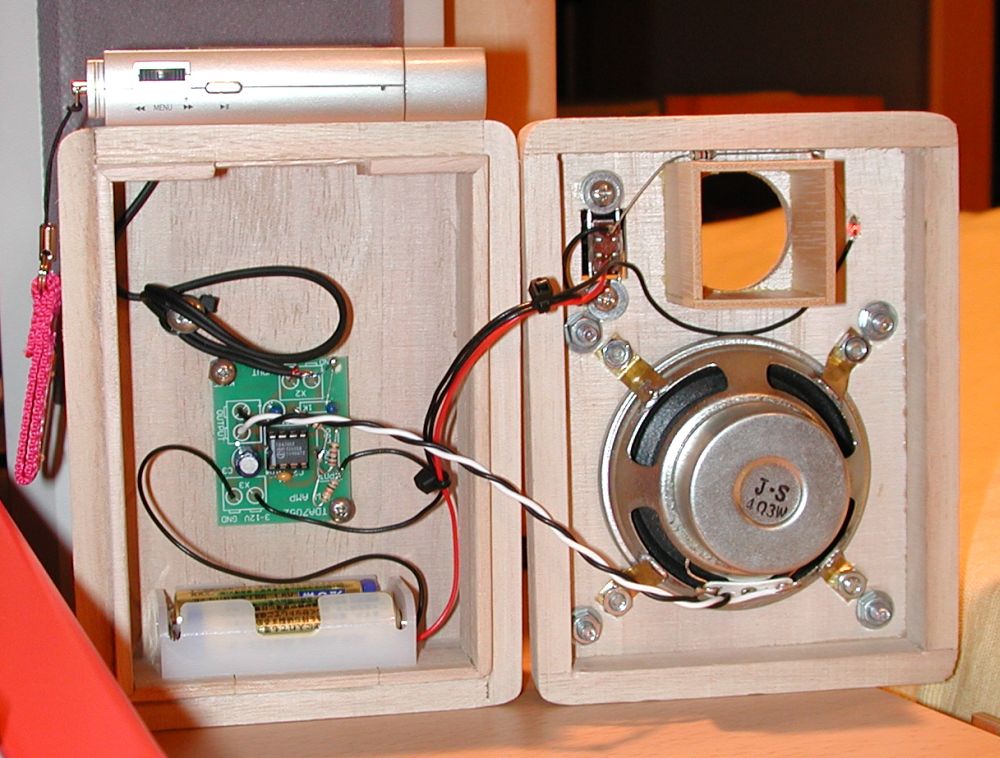

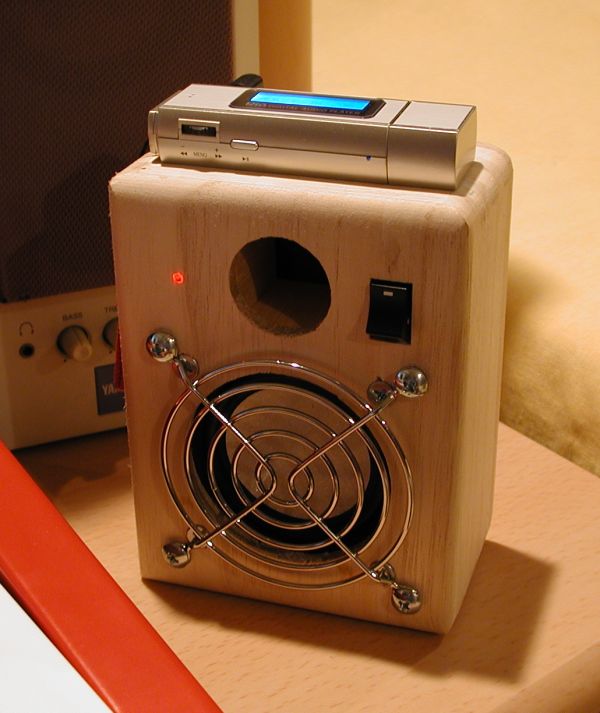

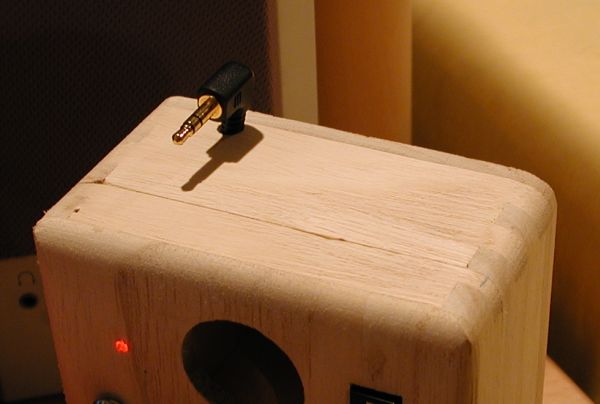

Rio SU30専用スモールアンプ 調子に乗りまくって外部スピーカ第３弾！ たまたまジャンクになったφ70mmのユニットがあったので、それを１００円ショップで見つけた桐の箱に入れてみた。 もちろん、アンプと電池も入ってるよ。 Rioとの接続は、ジャンクのＬ型プラグで箱の上から出すようにした。 そして、コーンのガードには80mmファンガードを利用した。これ、ぴったしじゃないかよ！ 今回、バックホーン何とかって言う構造を真似て作ったんだけど、いろいろ調べてみると構造的にあまり意味がないことが判明。（爆） あと、もう片方のユニットが余ってるので、堅い木の板でホーン構造をちゃんと作ろうかと胸をふくらませたり・・・♪ 中身 電源：単３x２本 アンプユニット：エレキットPU-2101 2003/7 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 動画 約３MB  ぐるぐるカルテット回路図 |

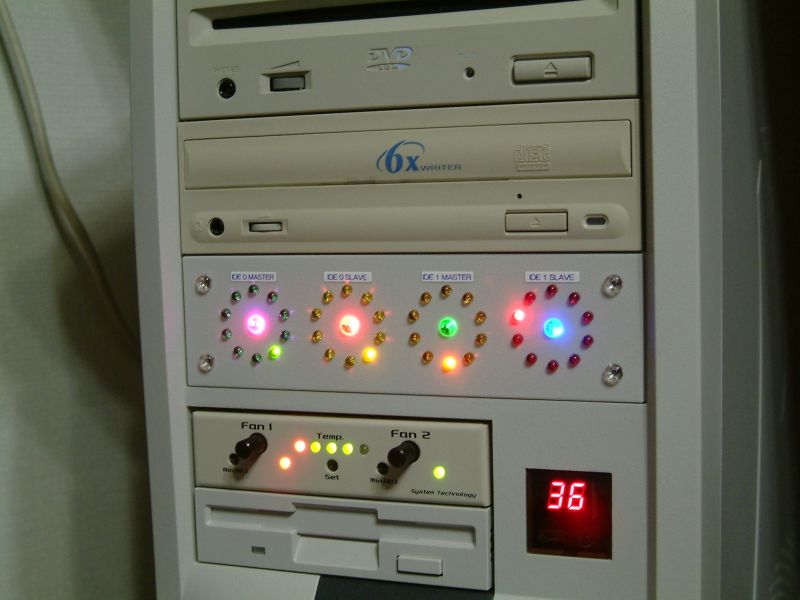

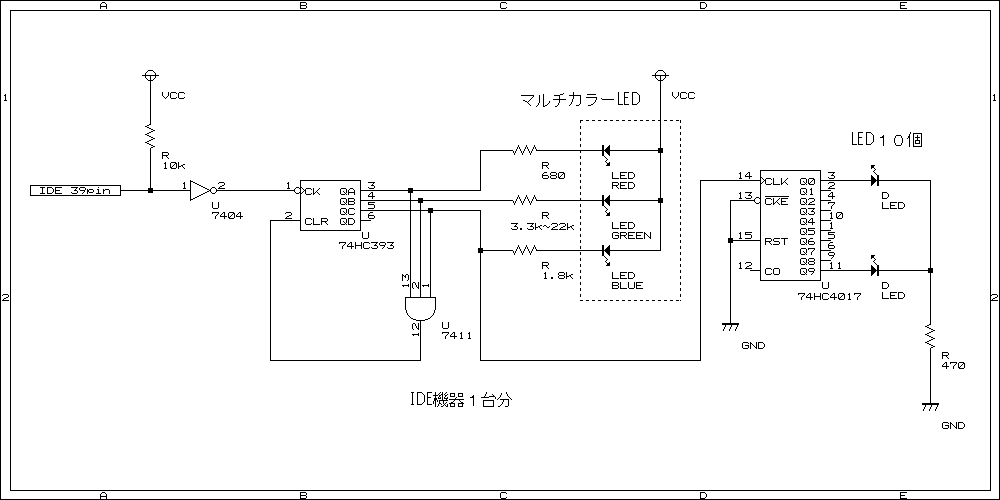

ハードディスクアクセスLEDぐるぐるカルテット！ 前作の強化版。 事の発端はと言えば、５インチベイを埋めるべくリムーバブルディスクのひとつくらい入れておこうと増設したときのこと・・・。 前面パネルのHDDアクセスランプが光ってる？！ ということは、 マザボにあるHDDアクセスランプの端子を使わなくてもLEDを光らせることができるんだ！・・・と。 調べてみると、IDEケーブルの３９番ピンがアクセス時にロジック０になるとのこと。 つまり、LEDのカソードを３９番ピン、抵抗器を介してアノードを+5Vにつなげば良いのだ。 そして、全IDEをぐるぐるにすることになった。 盆休み３日間投入。 無事完成し、増設。 IDE機器３台はぐるぐるしたけど、DVD-ROMドライブのBUSYランプに反応せん・・・。 BUSYランプの出力も欲しいのに。 調べまくったけど、そんな事する奴はいないらしく、途方に暮れた。 あきらめてドライブのフタを開け、BUSYランプ駆動用のトランジスタから信号を取った。 終了。 回路も１ユニット分載せとこう。
４ビットのバイナリカウンタ、74HC393にインバータを通して入れる。 すると、アクセスがある度に７通りの発色が得られる。 ここで問題があるんだけど、３ビットの出力をそのまま使うと、”１” ”１” ”１”の時に全てのLEDが消灯してしまう。 点かないときがあるのはダメ。ということで、３ビットの出力を３入力AND回路に通し、１が全て揃ったところでカウンタを強制リセット。 これでいつでもどれかが点灯していることになる。 ３色となると、全点灯で白に近くなるように各素子の電流調整が必要になってくる。 結局、１素子毎に抵抗値を決めていった。
そしてぐるぐる・・・。 2003/8 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |

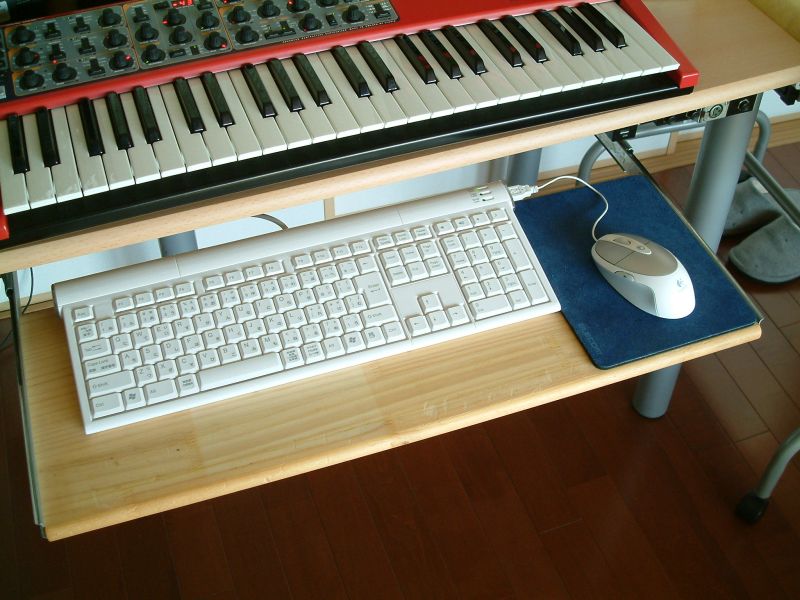

キーボード新調！ ちょうど２年間使ってきたロジクールのコンパクトコードレスキーボード＆コードレスマウスなんだけど、「Ａ」のキーが一部消えかかってきた。 新たな年を迎えるにあたり、新調しようとキーボードを物色した。２００３年暮れ、グッドウィル岐阜店のことだった。 目に映ったそれは、リニアなフロントライン、超薄型、両脇にあるＵＳＢハブ！ これは！ ・・・と、即ゲッツ！！ サンワサプライのSKB-SL05UHWだ。 ボデーが薄いのでハンドレストを手前に置かなくてもいいんだな。 マウスは、４～５個試した結果、ロジテックのMX-310WHになった。６ボタンである。 両脇のボタン、デフォルトでブラウザの「戻る」「すすむ」になっているんだよね。これ、意外と便利♪ ケーブルは短く、極細タイプに変更した。これでコードレスと遜色ない使い心地になった。 AINEXの極細USBケーブル USB-103 を半分に切れば、マウス２個分取れるぞ！ 2004/1 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
