ヘッドホン掛けフック





Output Selector/Muter

ラインミキサーLM3204の出力は2系統ある。いや、2系統しかない。
ひとつはPCへ行ってるので残りは必然的にモニター用となる。
おい!MDに録音するときはどうなるんだ!?
・・・ということでして、しばらくはソニーのラインセレクタを入出力逆にして使ったり、トグルスイッチで切り替える専用機を作ったりしていた。

はい、ここまで置いといて。

ある日ふと、モニタースピーカとヘッドホン掛けを連動したら?
とひらめいて考えてみた。

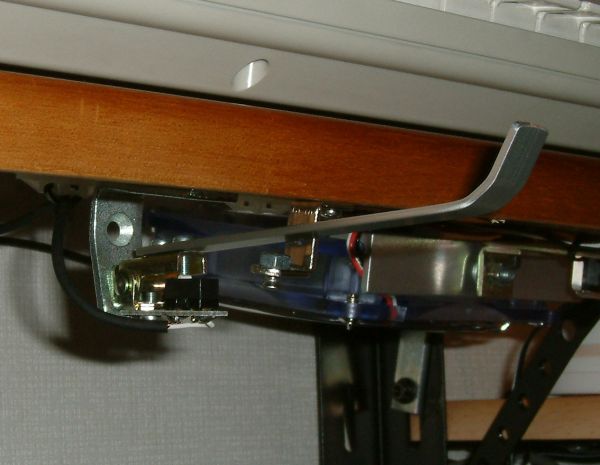

試作1号はヘッドホン掛けスイッチ(以下フック)をモニタースピーカ(パワード)の電源に直接つないでみた。
フックが入るたびに「ボツッ、ブーン」。これじゃかなり精神衛生上よろしくない。
今度は当たり前に考えて、モニタースピーカへのラインINを切ってやればよいと思った。
半導体のアナログスイッチでミュートするだけの機械を作ろうと思ったところで!(閃)!

(前者の)ラインアウトセレクターと合体させよう!

セレクターを電子式にすることで、モニタートラブルから解放される。
たまーにMDに切り替えて作業し、そのまま切り替えを戻さずに翌日モニターから音が出ずにパニクることが何度かあった・・・。(^_^;

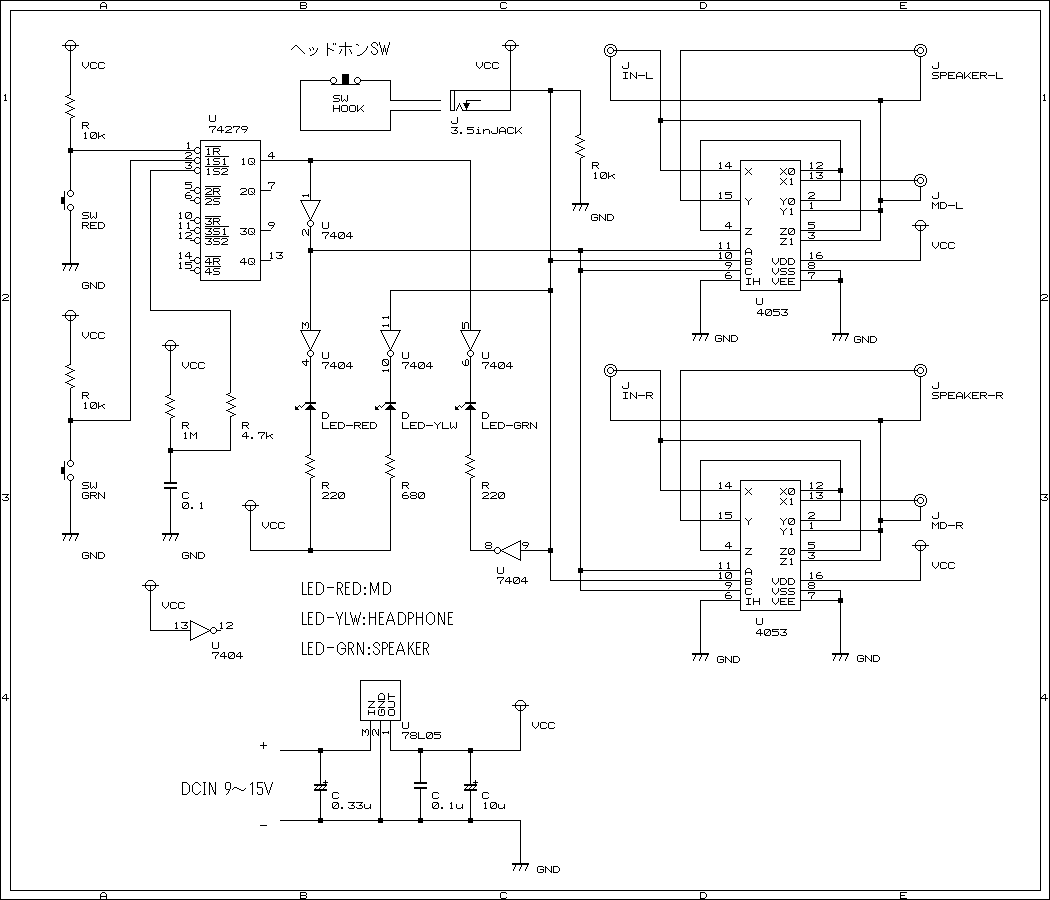

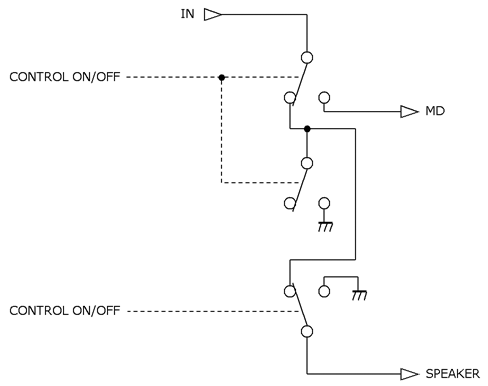

さて、切り替えの基本回路は左図のようにし、アナログスイッチは4053を使った。

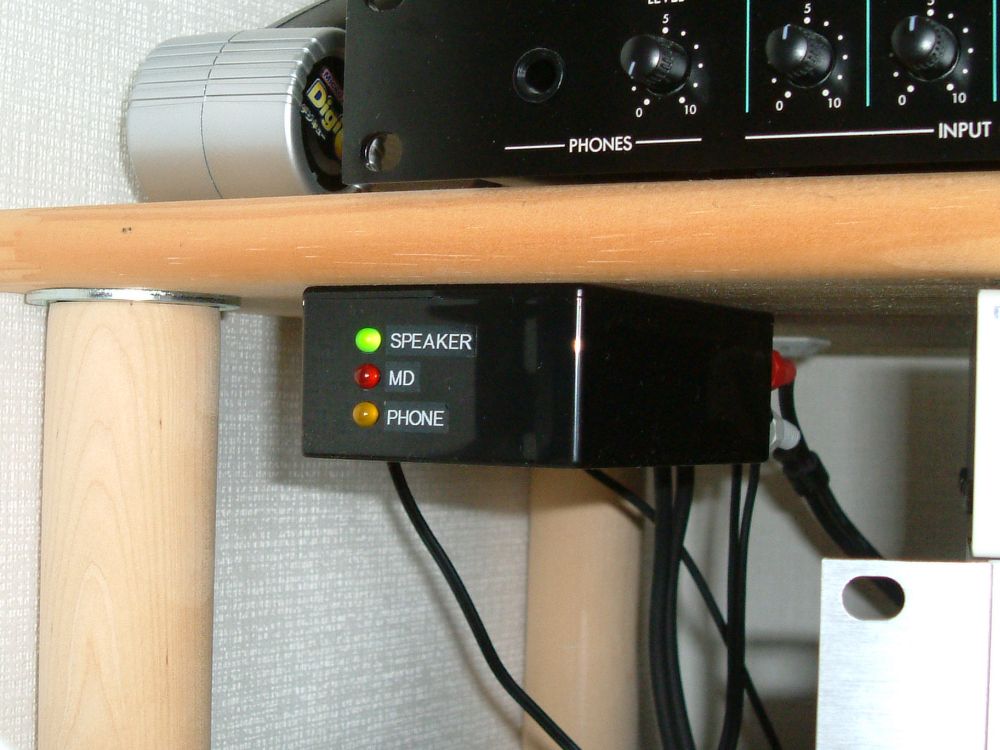

緑と赤のLEDは押しボタン兼用とし、LEDのリード足で内部のタクトスイッチを押す機構にした。
そして操作は↓
電源投入時と
緑LED押下時
モニター出力中
赤LED押下時
MD入力中
1の状態で
ヘッドホン使用中
モニターはミュート中
2の状態で
ヘッドホン使用中
MDにも入力中
  SPEAKER
  MD
  PHONE
  SPEAKER
  MD
  PHONE
  SPEAKER
  MD
  PHONE
  SPEAKER
  MD
  PHONE
凡例:●モニタースピーカ MD ヘッドホン使用中

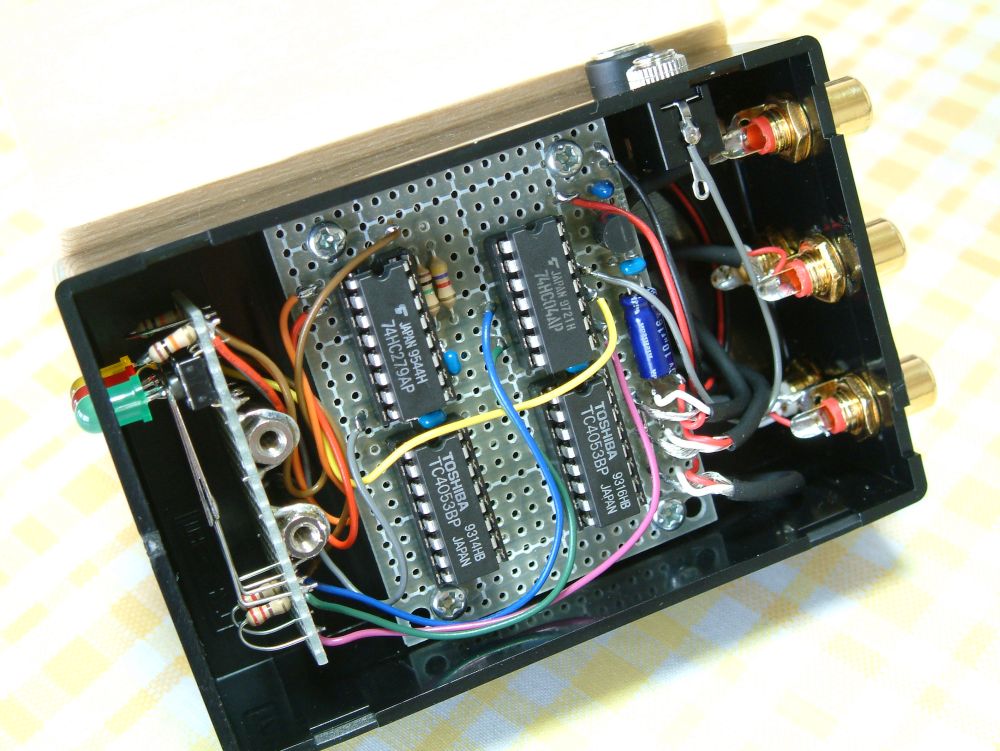

切り替えノイズも全くなく動作は良好!
