Prophet-5

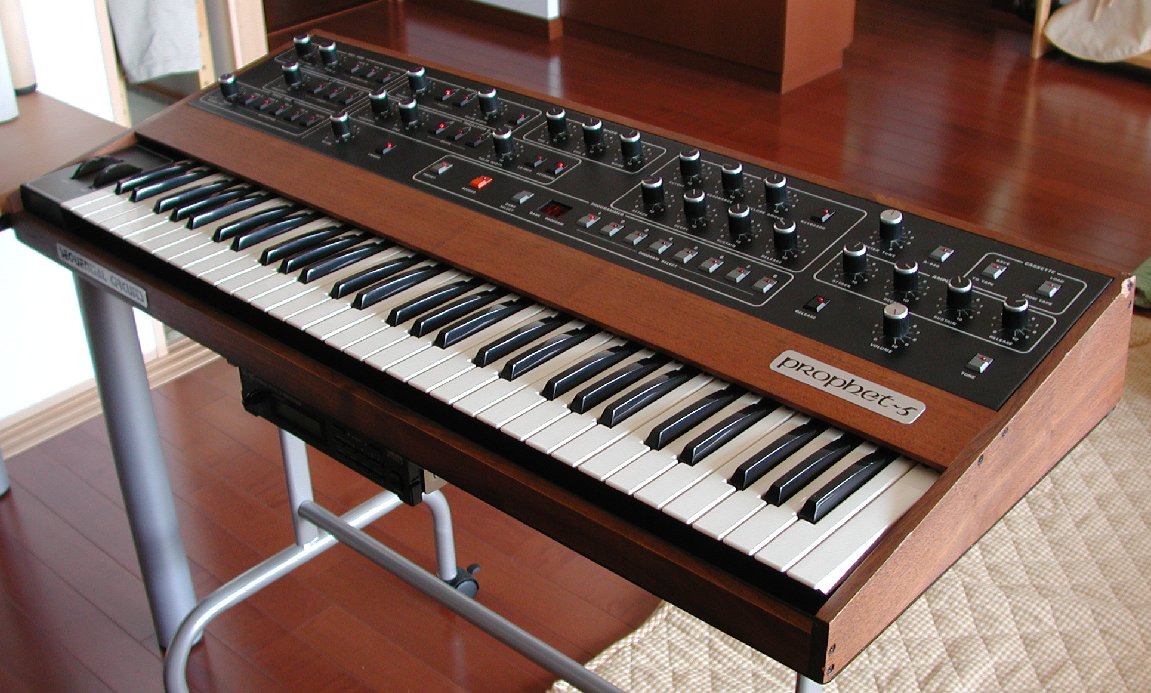

	シーケンシャルサーキットフル・プログラマブル　５ボイス　ポリフォニック　シンセサイザー　Prophet-5 Rev3.2 愛用プロミュージシャンが多いことで知られる、シンセサイザーの代名詞的存在。 94年頃、お値打ちに譲り受けた。（杉さんアリガト）メーカー純正のMIDI基板付きらしいのだが、電源ＯＮ時にオムニONで受信chが１になってしまうので、電源ＯＮですぐ使えるように若干の改造を施す。 MP3サンプル　38KB　110KB ファクトリーデータ factory data　463KB

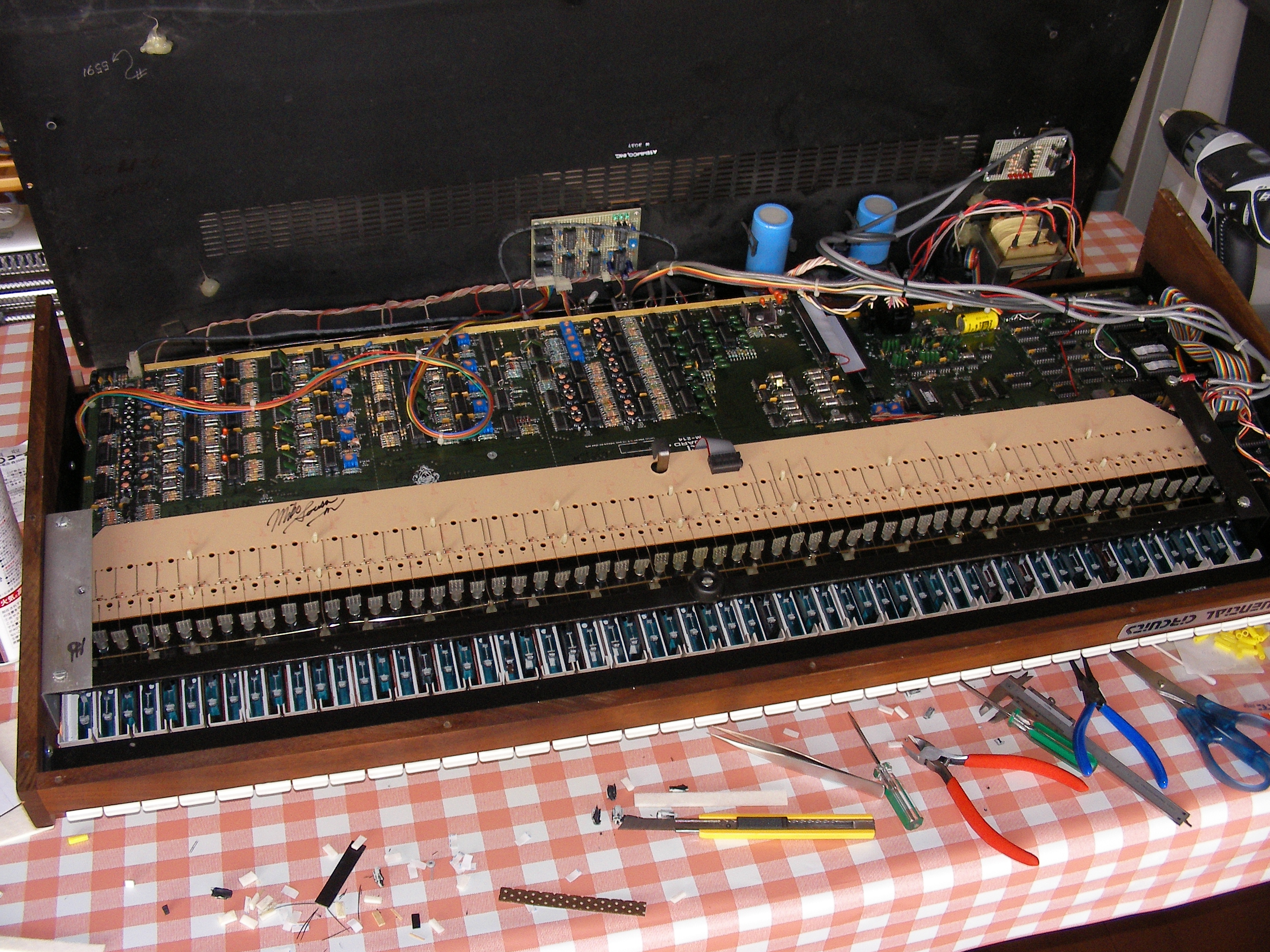

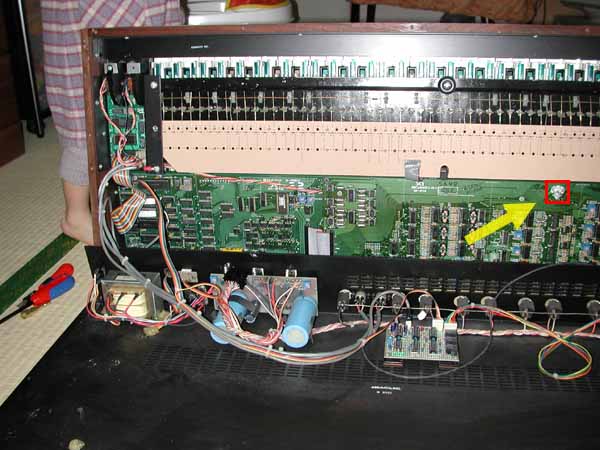

	←こんなふうに開いてます。
	上の画像に示す矢印の部分にプリントしてあるナゾの紋章。

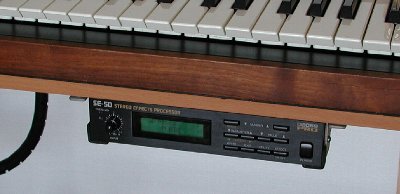

	専用エフェクタ、BOSS SE-50 ま、こいつをつないどけ！パッチマップを組んでPro-5とMIDIでつなぎ、Pro-5側からプログラムを変えるとSE-50側もプログラムが変わるという仕組み。 2002/10
プロ５、ついに故障！！

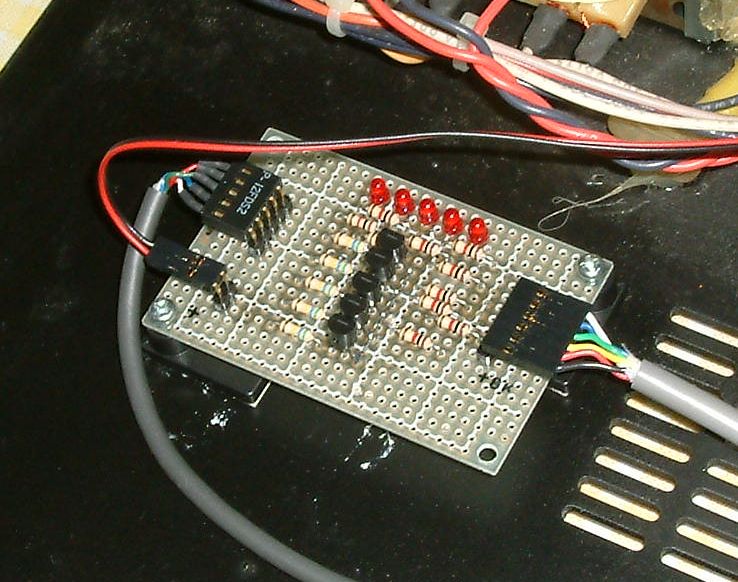

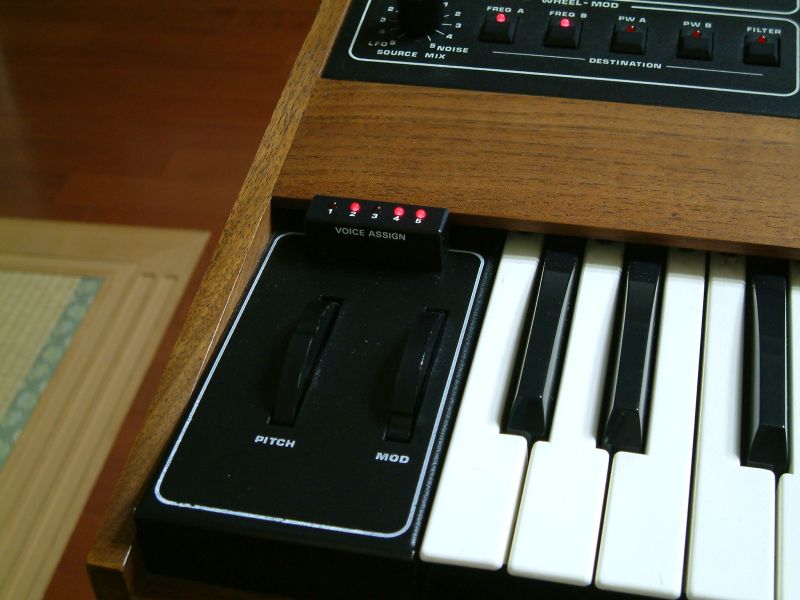

３５ドル＋送料１２ドルでしたホイールの上に取り付けた動画調整時のモニタ用にLEDを並べた	2003年9月、久しぶりにお相手しようと思って弾いてみたら、５ボイス中１ボイスが「ブー」と音程が出なくなっていた。調べてみるとオシレータＢの１個が死んでる。回路図のありかを教えてもらったりしてかなりの所まで異常箇所を特定できた。結局、ＶＣＯのコントロール電圧を受け持つオペアンプを交換したら直った。と、ここまでは良かったが、知らないうちにＶＣＦチップ(CEM3320)が１個逝っちゃってた。(T_T) さて、店を探すか・・・。 PAiAには「ない」と言われ、音屋には「取り寄せできません」と言われ、Doepferは直接買えないみたいだし、色々巡ったあげくWine Country Productions, Inc.というシーケンシャル社のアフターサービス部門のようなところがあったのでここにした。メールにてクレジットカードの番号やらと送り先なんかを伝え、送られてきたのが写真の通り。運良く１週間ほどで到着。喜び勇んでＩＣソケットにチップを取り付け、ようやく５ボイスが揃った。おまけというか、回路図を見てひらめいたのがボイスアサインのインジケータだった。オーバーハイムのMATRIX-6には蛍光管ディスプレイにボイスの使われ具合が表示されるんだけど、それと同じ物を付けようということだ。 Pro-5を含め多くのアナログシンセは常時発振状態の音を、鍵盤を押している間ゲートを開いて通してやって「発音」ということにしている。・・・ってことは、ゲートの信号を使ってLEDを点灯させればよいのだ。結果はバッチグー！ここでちょっと欲が出て、回路図もあることだし、フィルタのチューニングもやってみようということになった。 Pro-5のフィルタに付いているレゾナンスは、最大にするとフィルタ自身がカットオフポイントの周波数で発振してしまう。この音を使ってメロディも奏でられるんだけど、以前に比べてすごく音痴になってきていた。フィルタの開き具合がそのまま音程の違いとしてわかってしまうのだ。ちゃんとした測定器がないので、どうやってやるかは只今思案中・・・。
